ABD Kaliforniya Üniversitesi'nden UC Berkeley'deki araştırmacılar, bu nanometrelerin hassas büyümesini kontrol ederken, üç ila beş (III-V) nanokolumnar LED tasarımları için Si-CMOS optik litografi işlemlerini sergiliyorlar. Fotonların etkin entegrasyonu CMOS devresi, hızlı çip optik bağlantı elemanları elde etmek için.
"ACS Photonics" (InP) nanoyapı dizilerinde yayınlanan "ACS Photonics" dergisinde Telekomünikasyonda Parlak Elektrominesans ile ("Telekomünikasyonda Parlak Elektrolüminesanslı Silikonlu InP nanopillar LED'ler") Ultrakompakt Pozisyon Kontrollü InP Nanopillar LED'ler silikon kristalleri silikon esaslı koşullarda yetiştirilebiliyor: Düşük sıcaklık ve katalizör yok, Wavelengths'e göre verim artış hızı% 90 gibi yüksek.

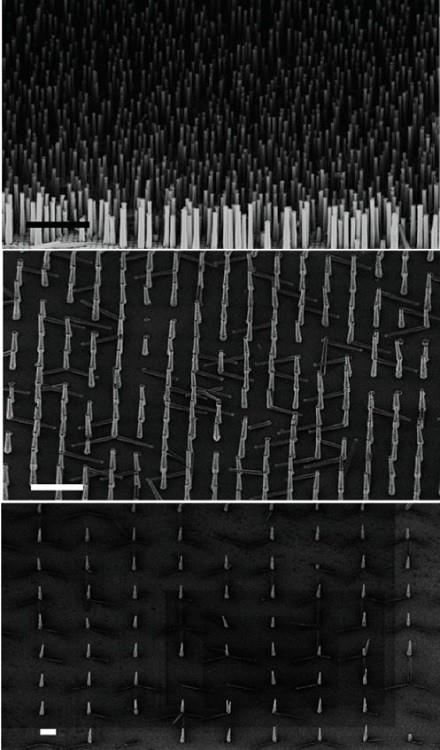

Pozisyon kontrollü InP nanokolumnar dizisi 460 ° C'de büyütülmüştür. Düşük büyütme büyütme SEM görüntüsü, tüm görüntülerdeki ölçeklerin 10 um ve 1 um, 4 um ve 40 um büyüme periyotlarına (perde) karşılık geldiğini göstermektedir.
Araştırmacılar ilk olarak 250 nm sıcaklıkta 250 nm'de oksijen depozisyonunun 140 nm altında 320 nm nano-diyafram çapına, 1 μ m-40 μ m nano-kolon çekirdekleşme aralığına kadar temiz silikon gofretten (111) başladılar . Araştırmacılar kimyasal olarak silikon kristalin yüzeyini kaba ve sonra MOCVD boşluk büyümesinde InP nano yapılarında 450 ℃ ~ 460 ℃ sıcaklığa getiriyorlar . Araştırmacılar, nanokolumnların koni açısının büyüme sıcaklığından önemli derecede etkilendiğini ve 450 ° C'de nanozize iğneler ürettiğini ve 460 ° C'de neredeyse dikey sütunlu yapılar ürettiklerini keşfetti .
Bu nanokolumnlara dayanarak, araştırmacılar merkezin çekirdek-çekirdek büyümesi yoluyla pn diyotun aktif bölgesine beş tane galyum arsenit indiyum (InGaAs) kuantum kuyusu ekleyerek elektrikle çalışan bir N-InP / InGaAs MQW / p-InP / p-InGaAs nano-LED'ler

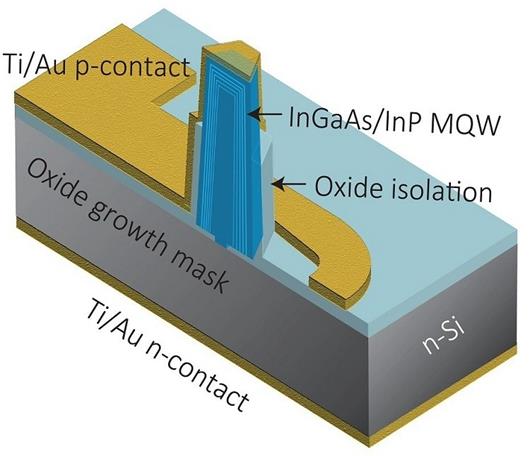

Nano direk MQW LED montaj diyagramı
Çekirdek kabuğu büyüme modelinden ötürü, nanokumnum, çekirdekleşme yerinden dışarıya doğru büyür ve oksit açıklığının ötesine geçerek yaklaşık 1 um'lik bir son çapa uzanır. Böylece, nanokolumnların n-katkılı çekirdeği, n-Si alt-tabaka ile doğrudan temas halindeyken, p-katkılı kabuk oksit kalkanı üzerinde büyür ve p-katkılı kabuktan ve n-Si alt-tabakadan gelen şönt yolunu ortadan kaldırır. Eğilmiş elektron ışını boyunca 20/200 nm Ti / Au geçişi p-katkılı InGaAs temas tabakasına geçti, nanokolumnların küçük bir bölümünün maruz kaldığı ve LED olarak hiçbir metal yayılmadığı bir elektrik kontağı oluşturmak üzere kompleks tamamlandı ışık penceresi.
1510 nm ve% 30 kuantum verimliliğinde nano ölçekli kolumnar LED'ler için karakterize edilmiştir. Nano sütun LED, küçük bir alan kaplar, ancak 4 μ W güç üretebilir, ancak araştırmacılar, bunun en yüksek ışık çıkışı kayıtlarını elde edebilen nano sütun / nano yapı LED'inden olduğunu iddia ettiler. Bu yapının altında, mevcut ışık çıkışı, yalnızca% 5'lik toplama verimliliği nedeniyle 200nW'a düşürüldü.
Bu çalışmanın bir başka ilginç yanı, bileşenin elektriksel önyargı ile optik kazanç üretebileceği ve ters implantasyon sırasında çip üzerinde foton bütünleşmesine yardımcı olması için güçlü bir ışık yanıtı sergilemesi.
